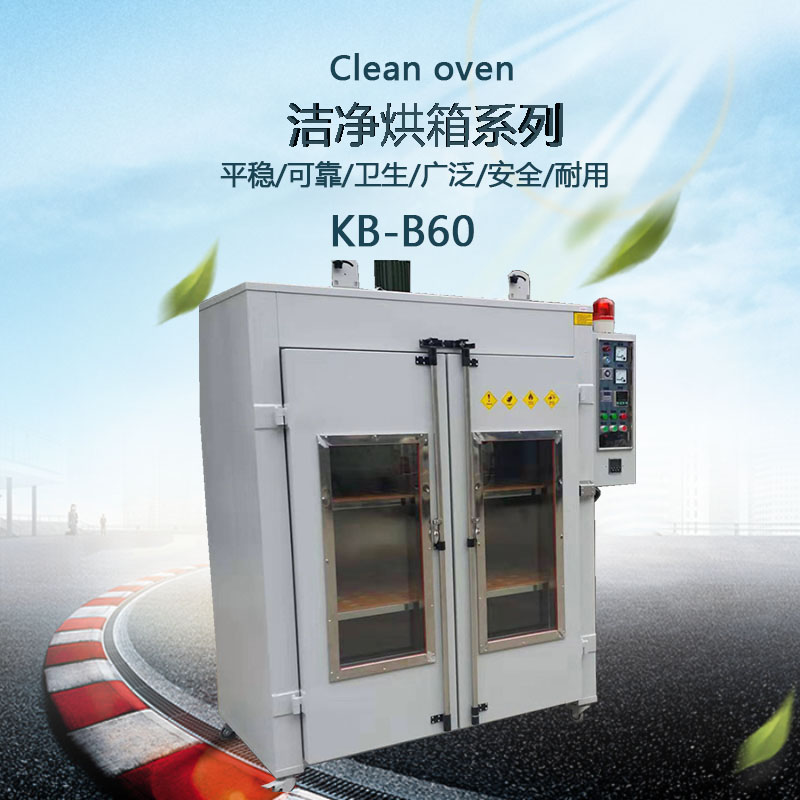

半導體工藝潔凈烘箱，百級潔凈烘箱性能介紹：

1. 潔凈烘箱是一種用于對于生產過程中用于產品對潔凈度高要求的加熱烘烤設備。本產品具有安全性好，潔凈度高,節能效果優，保溫性佳，溫度均勻性好。大多應用于烘烤光學、光電、光纖,精密電子及醫藥器材等欲烘烤物品的烘干或溫升處理等。廣泛用于電子液晶顯示、LCD、CMOS、IC、醫藥、光學、航天及軍工科研實驗室等生產及科研部門中凈化干燥的要求。具有獨特設計的強鼓風循環系統確保了溫度的穩定性，高效循環過濾系統確保箱內的潔凈度,控溫裝置采用 PID 數顯控溫(可選觸摸屏等)，直觀醒目，設有可靠性保護裝置。

2.循環方式及工作原理：本設備是一種高功能、高信賴度烤箱，結構、材質、強度、保溫、風路循環等皆設計精良，且外形美觀、操作方便。熱風循環系統，風源由循環馬達運轉帶動風輪經電熱器，將熱風由風道送至烤箱內部，且將使用后空氣吸入風道成為風源再度循環加熱，省電節能溫度均勻性好，當門開、關動作引起擾動時，可借此送風循環系統迅速回復操作狀態溫度值,使溫度更均勻。

半導體工藝潔凈烘箱，百級潔凈烘箱電氣原理：主控表進行全過程控溫，按原先設定好的程序來控制工作室內溫度，如果溫度控制系統出故障，使得工作室溫度持續升高，當工作室溫度上升至二級機械保護設定值時，保護系統立即動作，切斷加熱電源，并發出報警信號。

　　箱體的溫度控制采用了智能電腦溫控和PLC自控系統，溫度信號的采集用鉑電阻，經溫度控制器的放大與設定值進行比較得到PID控制信號，同時PLC程控器輸出控制信號控制固態繼電器SSR導通，固態繼電器再控制加熱器加熱，使箱體處于升溫除濕階段。當溫度達到設定值時，溫控儀輸出PID控制信號PLC，PLC輸出控制信號給時間繼電器KT，使其開始保溫計時，同時，關閉進風機和排風碟閥。通過PID控制電加熱不斷啟閉，箱體處于熱風循環保溫滅菌階段。當保溫滅菌時間達到設定值時，時間繼電器輸出信號給PLC，PLC輸出全閉電加熱，開啟水冷卻電磁閥，使其吸合導通，從而箱體處于冷卻降溫階段。當箱內溫度下降≤40℃時，溫控儀輸出控制信號給PLC，PLC輸出關閉熱風循環風機，干燥滅菌周期程序結束。TEED一2001K超溫報警溫控儀輸出信號控制PLC整個程序的運行，鉑電阻PT100測試信號至報警溫控儀與超溫報警設置溫度值進行比較，當實際溫度值低于設定值時，輸出控制信號給PLC，PLC程序正常運行。當實際溫度值超過設定值時，輸出控制信號給PLC，PLC關閉運行程序。故超溫報警的設置值一般要高于工作溫度的設定值。

　　潔凈烘箱的故障分析及解決方法

　　故障現象描述

　　閉合循環烘箱空氣開關，按照該烘箱的操作說明書設置好加熱溫度250℃，超溫報警溫度260℃，保溫計時1h后，啟動其自動運行程序，烘箱的循環風機、進風機、碟閥、加熱等指示燈按順序亮起，表明程序運行正常。加熱運行2.5h后，溫度仍然達不到設定值，如果加熱時間過長，就會造成被加熱玻璃容器易碎，壞瓶率升高。同時，造成能源浪費，耗電量增加。以及烘箱的工作周期加長，致使在正常生產崗位的兩班制下不能按時完成該工藝環節，殆誤生產任務的進程計劃，且提高了生產成本。正常滿箱時溫度從室溫一直加熱到250℃需要2.5h，1個工作周期需要約6h。

　　故障分析

　　首先查看烘箱差壓表，判斷烘箱內風速是否正常。了解循環烘箱內被加熱物品擺放是否過于密集，高溫過濾器是否堵塞，風量調節板是否被改動，排除這些原因后，再判斷循環風機是否存在故障，造成熱風循環空氣流通不好，濕熱空氣不能正常排放。其次從故障現象和烘箱的電路原理分析，烘箱能夠加熱，說明智能電腦溫控儀輸出信號正常，PLC輸入輸出信號也正常。

　　故障檢測及排除

　　經過上述故障分析，可以斷定控制信號和可調節部件均正常，然后我們從以下幾個方面進行檢查。首先核對一下GCD一23A型智能電腦溫控儀的PID調節參數，看是否人為誤操作，致使設置參數變更，從而使得系統出現動作異常。PID參數直接影響著系統的調節精度，是控制系統設計的核心內容。通過適當?shù)腜ID參數，PID控制可以根據系統被控過程的誤差特性，利用比例、積分、微分計算出系統控制量，得到相應的輸出響應特性，控制系統使其達到滿意的控制效果。恢復PID參數正常設置值。其次檢測循環風機運轉是否正常，轉向是否正確。如果風機反轉或風機負載太大而轉速過慢，都將影響熱風循環不暢通。

　　當風機反轉時，可將風機的電源任意兩相倒換；當風機轉速過慢時，應從兩個方面進行檢查：

　　(1)電氣方面電源電壓是否正常，有無缺相或繞組斷路現象。

　　(2)機械方面有無掃膛、振動、軸承過熱、損壞、風葉松動擦箱殼等故障。可針對具體情況進行排除。再次檢測固態繼電器和加熱器有否局部斷路。固態繼電器，簡寫成‘SSR”，是一種全部由固態電子元件組成的新型無觸點開關器件，它利用電子元件(如開關三極管、雙向可控硅等半導體器件)的開關特性，可達到無觸點無火花地接通和斷開電路的目的，因此又被稱為“無觸點開關”。SSR成功地實現了弱信號(Vs

　　)對強電(輸出端負載電壓)的控制。SSR虛接或導通后的局部斷路致使380V電源缺相，加熱器不能全部加熱，處理方法是維修或更換固態繼電器。而加熱器的局部斷路，也將使加熱不能全部工作，造成加熱過程過于緩慢。維修或更換加熱器。將故障問題完全處理好。閉合循環烘箱空氣開關，按照該烘箱的操作說明書運行其程序，經過2.5h的升溫后，烘箱到達設定溫度，時間繼電器開始計時，烘箱進入斷續加熱的保溫滅菌階段。保溫1h后烘箱開始冷卻降溫，2.3h后整個干燥滅菌周期程序運行結束，完全滿足該烘箱提供的技術參數要求和工藝參數要求。　　
