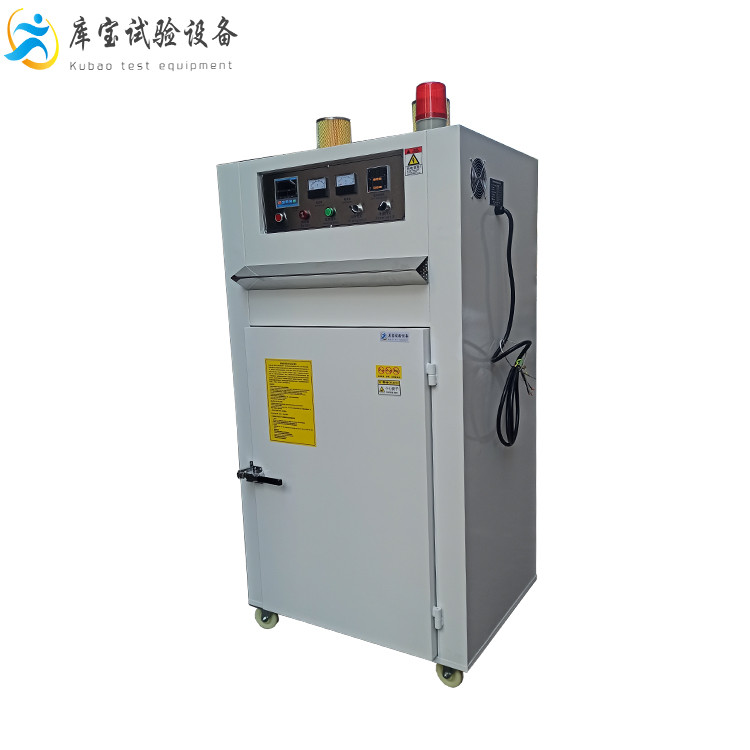

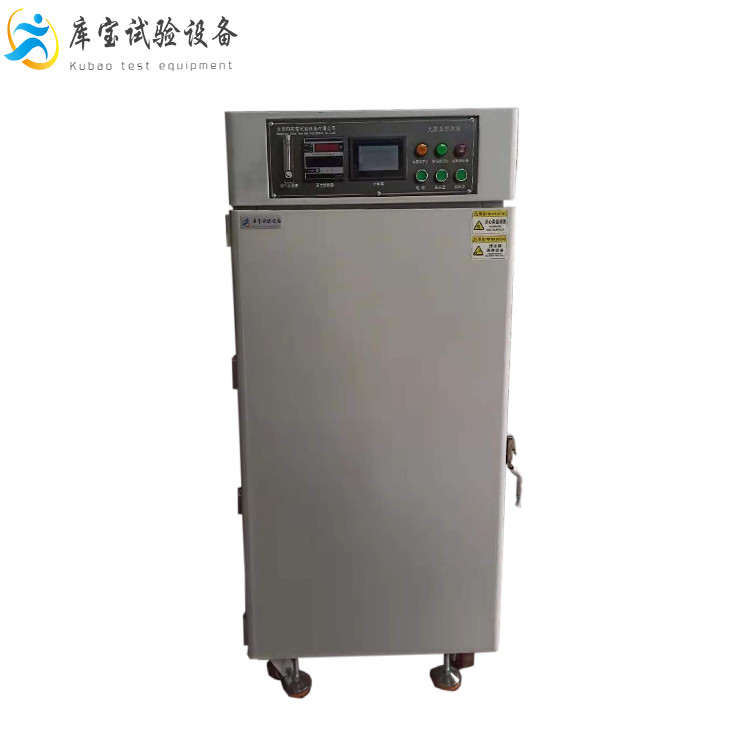

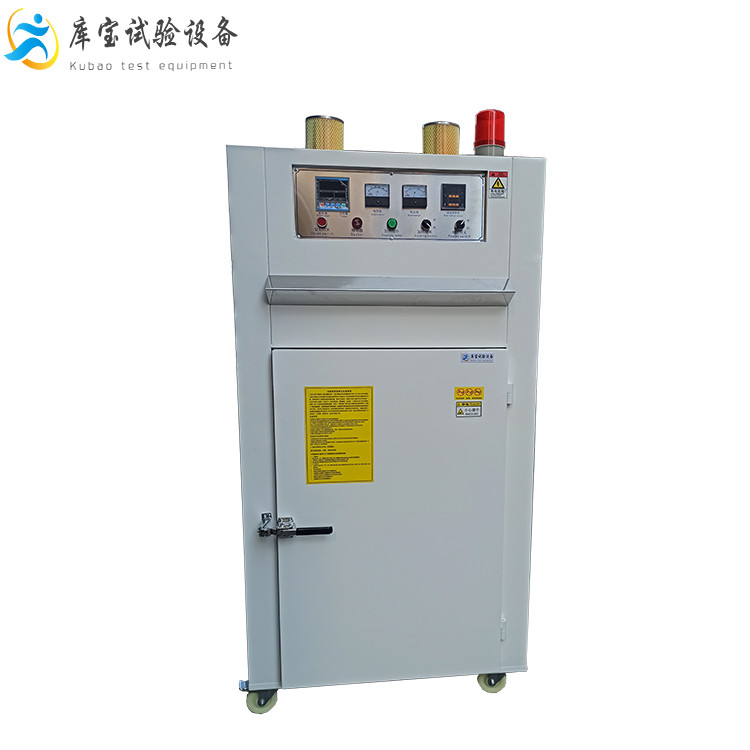

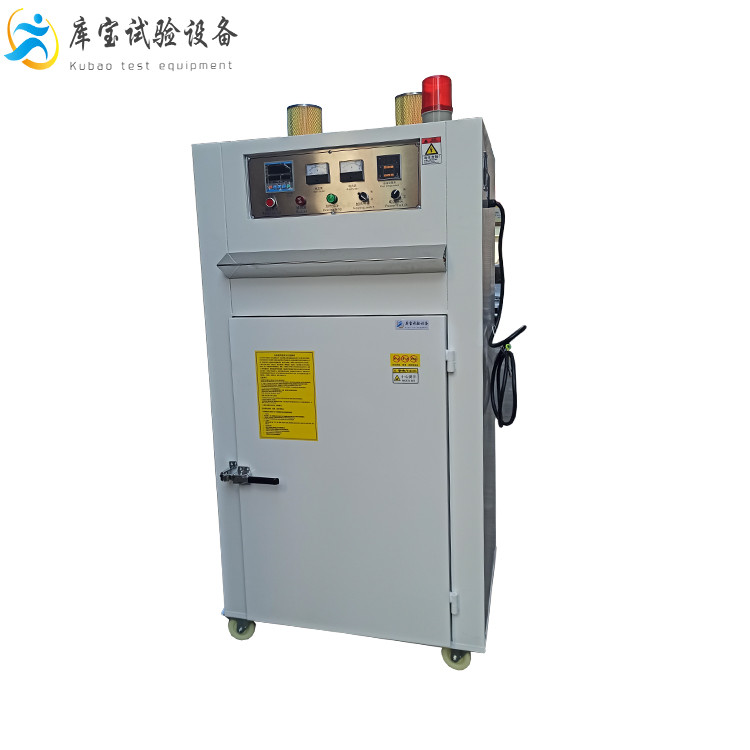

工業級精密熱風循環烘箱

1、 產品特點及用途

工業熱風循環烘箱是一種新型的工業級干燥設備。采用長軸耐高溫大功率軸流風機,不銹鋼渦輪葉片,結合獨特的風道設計,智能PID溫控器結合SSR固態繼電器控制黑熱發生器的加熱,形成均勻的高溫?zé)犸L(fēng),并對箱體內部進行加熱,確保箱體內部能達到標準的理想溫度環境。

2。用途:

產品廣泛應用于電子制造、涂料、印刷、航空航天等工業領域的預熱、老化、烘烤、熱固化、淬火等工序。

2、產品基本參數

1。產品型號:ghg-480d

2。電源電壓:AC380V 350 Hz(三相五線)

3。產品功率:7.5kW

4。規格尺寸:內尺寸:W800mmD600 mmh1000 mm

內尺寸:w1060 mm×d810mm×h1680mm(參考尺寸)

5。內容積:480L

6溫控參數

6.1溫控范圍:RT+15~250℃(常溫升至250℃約需45min)

6.2溫度均勻性:2.5%(空載試驗)

6.3溫度波動:0.5℃

6.4溫度分辨率:0.1℃

3、 產品的主要配置和結構

1。產品結構設計

1.1。機器結構:單門結構,控制箱位于機器頂部。

1.2條。內部材料:內部采用1.2mm厚鏡面不銹鋼氬弧焊,光亮潔凈,衛生環保,無污染,易于清潔。

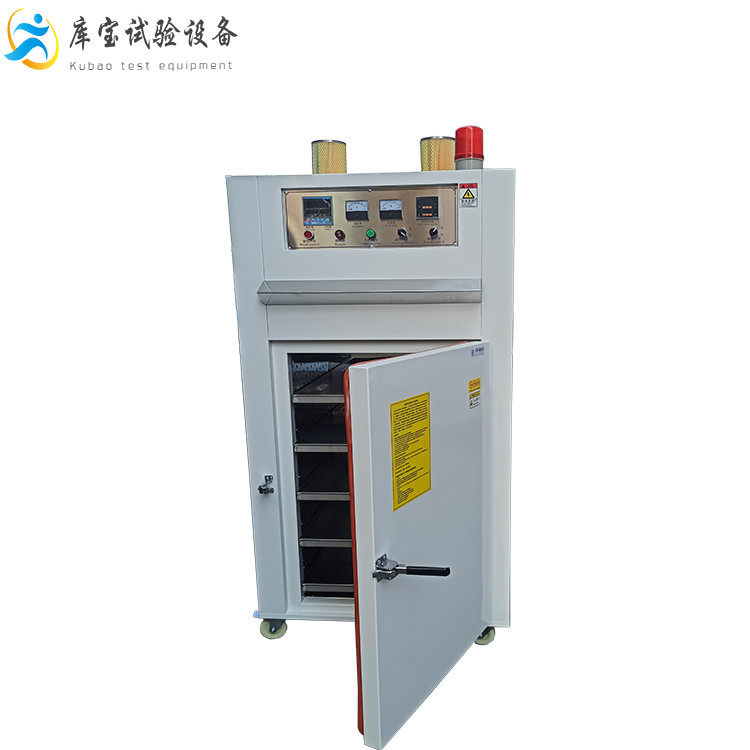

1.3條。內部裝置:箱體平均分為4層,配有4塊不銹鋼穿孔板,便于熱風循環,保證溫度均勻。每層可承重50kg。

1.4條。外部材料:外部采用1.2mm厚冷軋鋼板,并噴涂防銹處理。色澤乳白色,耐劃傷,美觀大方。

1.5條。保溫材料:采用100k保溫棉,保溫厚度80mm-120mm,保溫性能好。機器表面溫度低于RT+45℃,以保證產品運行的安全性和可靠性。

1.6條。箱門結構:箱門在箱體連接處用高溫硅橡膠密封嚴密,具有良好的隔熱性能、抗老化、環保、無污染等特點。

箱門拉手采用鋅合金拉手,機械強度高,耐磨損,開關靈活。

2。溫度控制系統:

2.1。溫控儀表:采用日本進口歐姆龍數字式智能溫控器,恒溫控制方式,PID自動計算,溫度控制精度±0.3℃,控溫精確,具有傳感器斷線報警功能,具有超溫報警保護功能,確保產品安全運行。

2.2條。定時功能:采用LED數字定時器,定時范圍為0~9999hMs。

設置溫度設置保溫時間→時間結束提示-停止加熱-報警完成指示。

3。溫度控制模式

3.1。信號來源:日本進口鈣感應棒0.5%。

3.2條。輸出控制元件:固態固態無節點輸出,保證加熱功率的準確性。

4。箱內熱風循環系統

4.1。送風方式:箱體采用單向左右水平送風,兩側風管強制加壓送風。

4.2條。風道結構:風管兩側采用魚翅式高密度沖裁風板,精確控制導流板角度,保證箱內溫度均勻。

4.3。送風裝置:采用1.1KW三相異步大功率耐高溫長軸無聲電機驅動550px大直徑不銹鋼渦輪葉片(位于箱體頂部)。水輪機水平校正,保證空中運輸順暢,噪音55dB。

4.4條。送風裝置安全保護系統:具有超溫、過載、過流保護功能,保證電機、風機的使用壽命和安全性能。

5。電加熱系統

5.1電加熱器:采用不銹鋼黑熱發生器,使用壽命長,安全穩定,使用壽命10000小時以上。

5.2條。電加熱安全系統:電加熱器采用不銹鋼外殼,填充高絕緣改性氧化鎂,導熱快,無泄漏,無明火,使用安全可靠。

箱體保護系統:三重超溫保護系統(A、超溫恒溫器停止加熱輸出;B、加熱管電源系統切斷;C、采用獨立的限溫保護器,保證箱體在運行過程中的整體安全性能。

6.2.1條。超溫防止器(獨立溫度限制,超溫?cái)嚯?;

6.2.2。相序保護(欠壓、欠相保護);

6.2.3。電機過流保護;

6.2.4。控制線保險絲;

6.2.5。電熱過流保護;

7設備的報警功能

采用柱狀三色狀態指示燈:正常運行時綠燈顯示,黃燈待機狀態下,設備異常時紅燈報警。

8。工廠配置清單

操作手冊一份,電氣接線圖一份,工廠性能鑒定試驗報告一份,售后服務承諾書一份。

9。生產執行標準

我們的產品完全符合ISO9001標準,符合國家標準GBT 30435-2013電烘箱和電鼓風干燥箱并可通過國內任何第三方驗證機構檢測。

10。產品設計使用壽命為10-15年。
